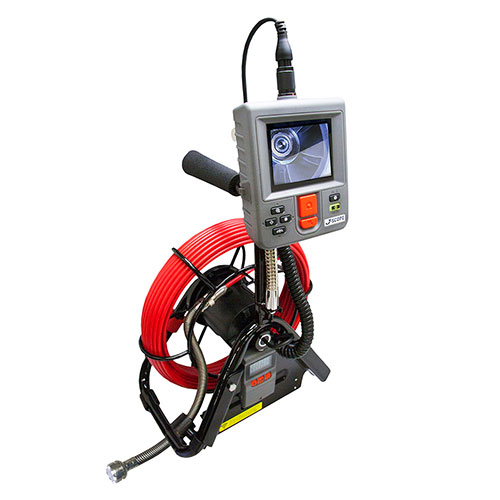

管内検査カメラ QV-PRM283A

管内検査カメラ QV-PRM283A
管内検査カメラ QV-PRM283A
管内検査カメラ QV-PRM283A
管内検査カメラ QV-PRM283A
デモ機対応製品
管内検査カメラ QV-PRM283A 管内検査カメラ QV-PRM283A 管内検査カメラ QV-PRM283A 管内検査カメラ QV-PRM283A デモ機対応製品

各種配管点検検査、構造物点検検査、空調ダクト、給排気筒内点検検査などあらゆる配管の点検・検査が可能

  • 本体2年保証
  • 管内検査カメラケーブル
  • ケーブル長さ:30m
  • 耐衝撃 軽量ドラム
  • 水深10mの水中OK
  • 適応管径:直径40-100mm

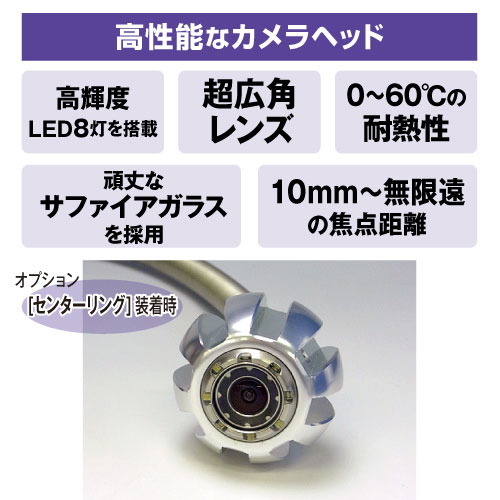

  • ヘッド外径:28mm

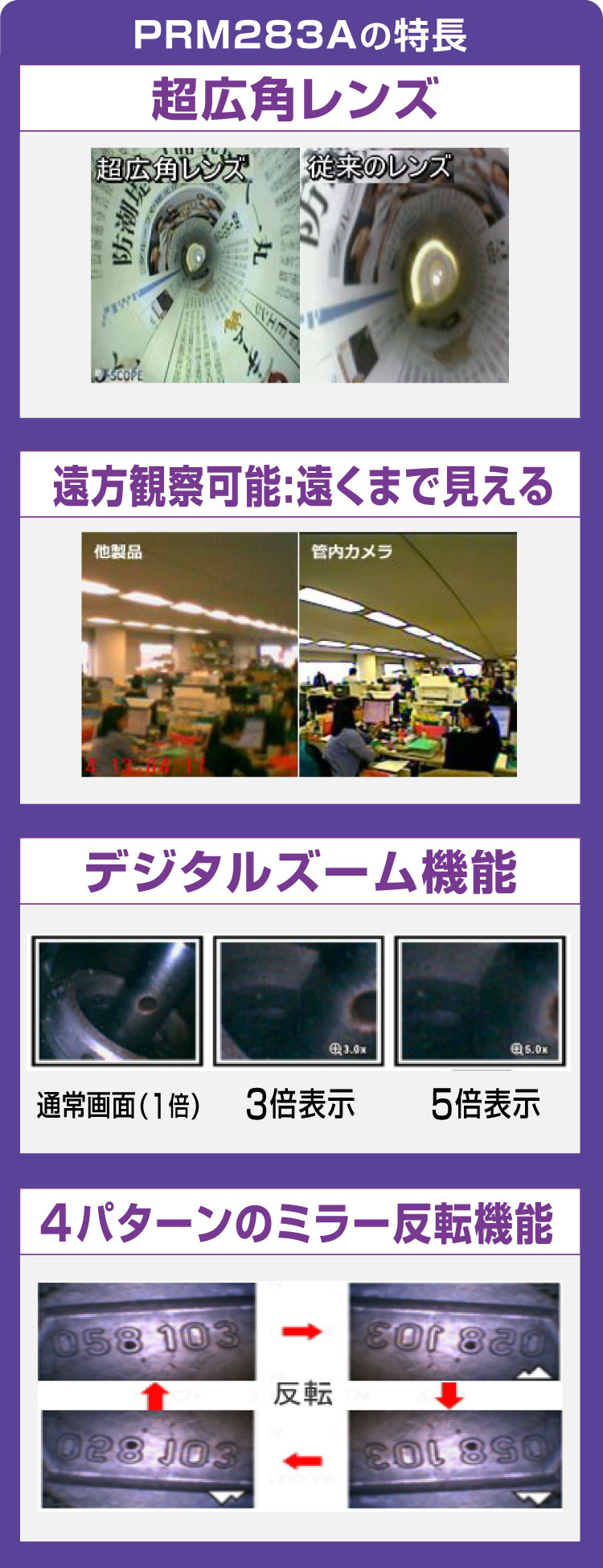

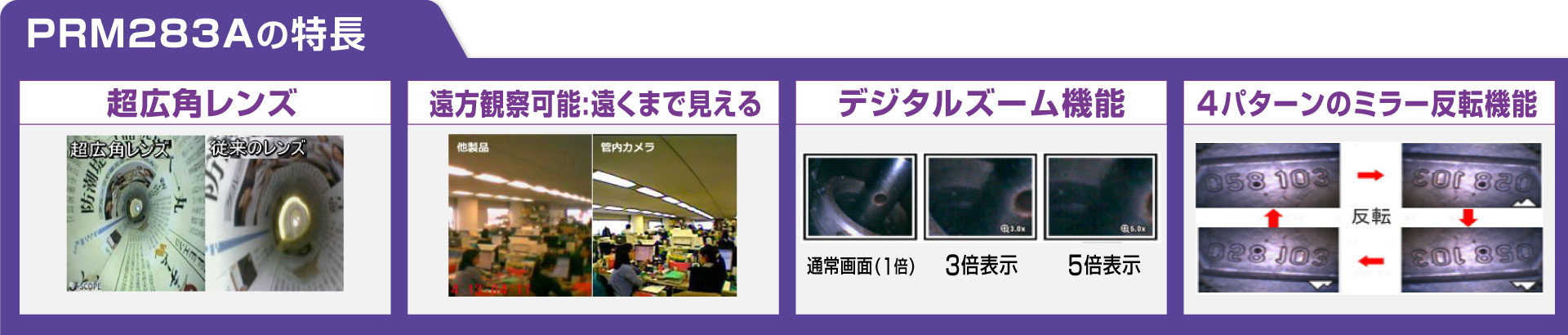

  • 超広角レンズ150.8°
  • 遠方観察可能

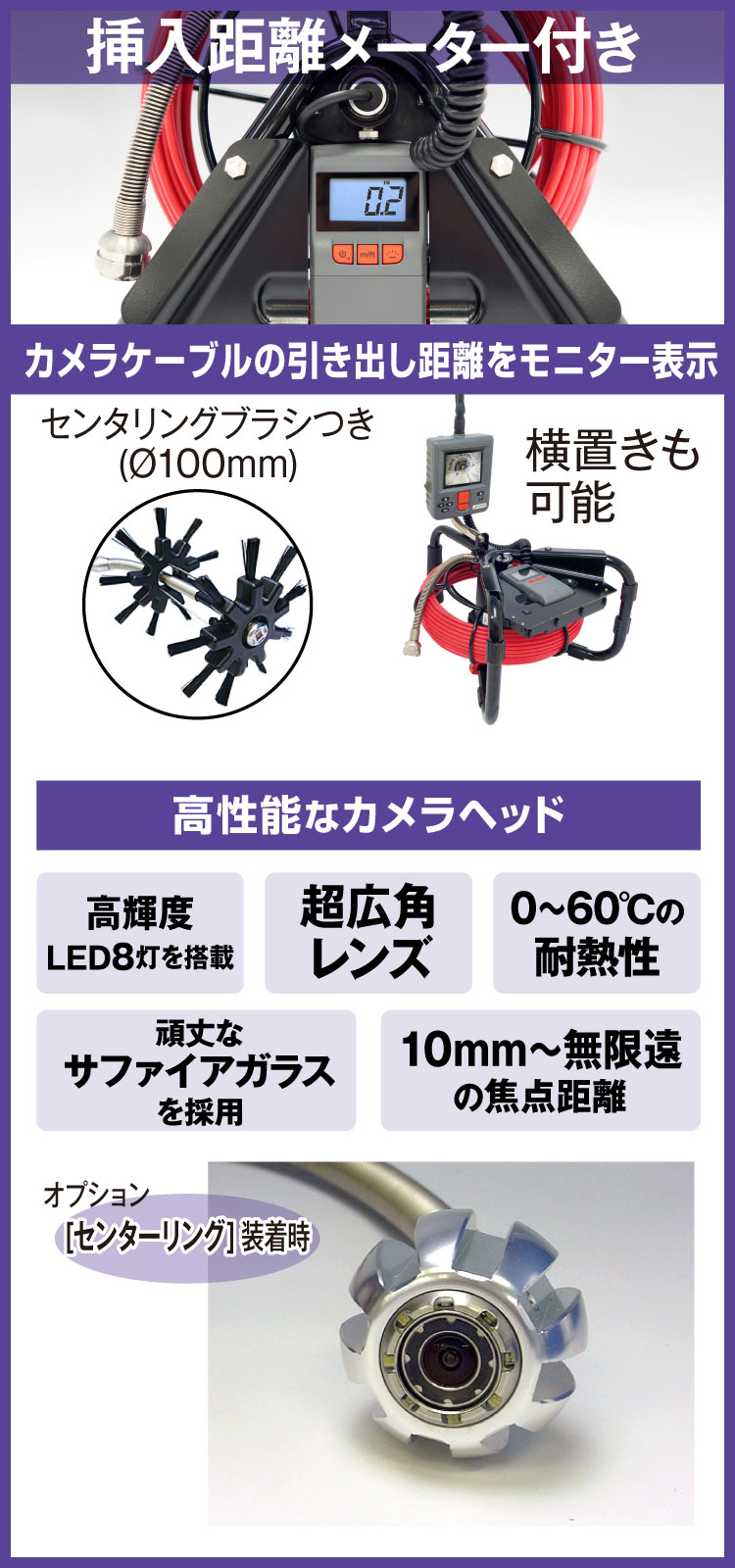

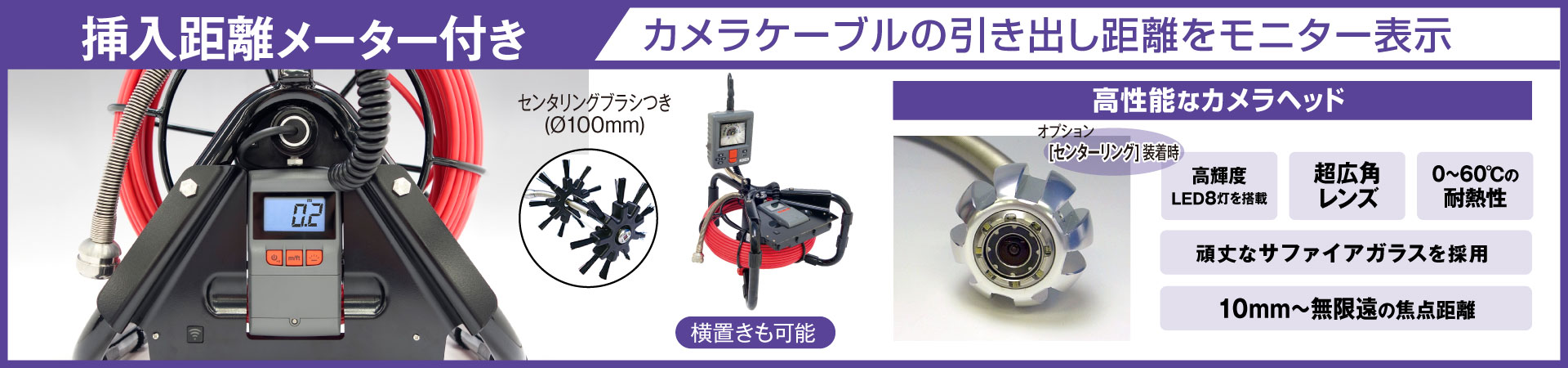

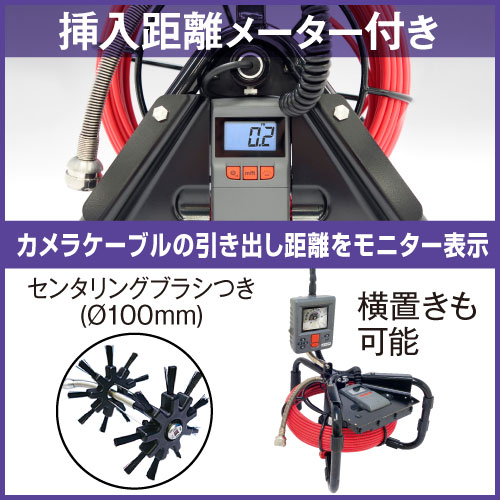

  • 挿入距離メーター
  • [オプション] パイプワゴンで最大300mm管径

管内検査カメラ QV-PRM283Aの紹介動画

製品仕様表

管内検査カメラ QV-PRM283A 管内検査カメラ QV-PRM283A 管内検査カメラ QV-PRM283A
管内検査カメラ QV-PRM283A 管内検査カメラ QV-PRM283A 管内検査カメラ QV-PRM283A
カメラ・ケーブル部
先端カメラ部の直径 28 mm
先端カメラ部の長さ 24.3 mm
適用管直径 Ø40 mm ~Ø100 mm
焦点深度(DOF) 10 mm ~ ∞(無限遠)
視野角(FOV) 150.8°(対角線方向)
解像度 VGA(640 × 480)
光源 高輝度白色LED×8灯
ケーブル長さ 30 m
ケーブル直径 6.0 mm
最小曲げ半径 R=150 mm
ケーブル重量 100 g(1m あたり)
使用温度 -10 °C ~ 60 °C
防塵防水規格 IP68相当(水深10 mに30分以内)
リール部
リールフレーム直 300 mm
重量 約5.2 kg(30 m)
使用温度 -10 °C ~ 60 °C
センタリングブラシ(標準付属品)
内径 Ø28 mm
外径 Ø100 mm
長さ 150 mm
ケーブルカウンターユニット
ディスプレイ 3+1桁表示
寸法 62 mm × 110 mm × 24 mm
カウント ケーブル引き出し、および巻き戻し時
表示単位 m(メートル)、f(t フィート)
精度誤差 ±0.4 m(±1.3 ft)
防塵防水規格 IP55
電源 単4形アルカリ乾電池×2
電池寿命 約90時間
キャリングケース
寸法 W600 mm × D270 mm × H430 mm
重量 約4.7 kg
標準付属品 取扱説明書、テスト電池、センタリングブラシ

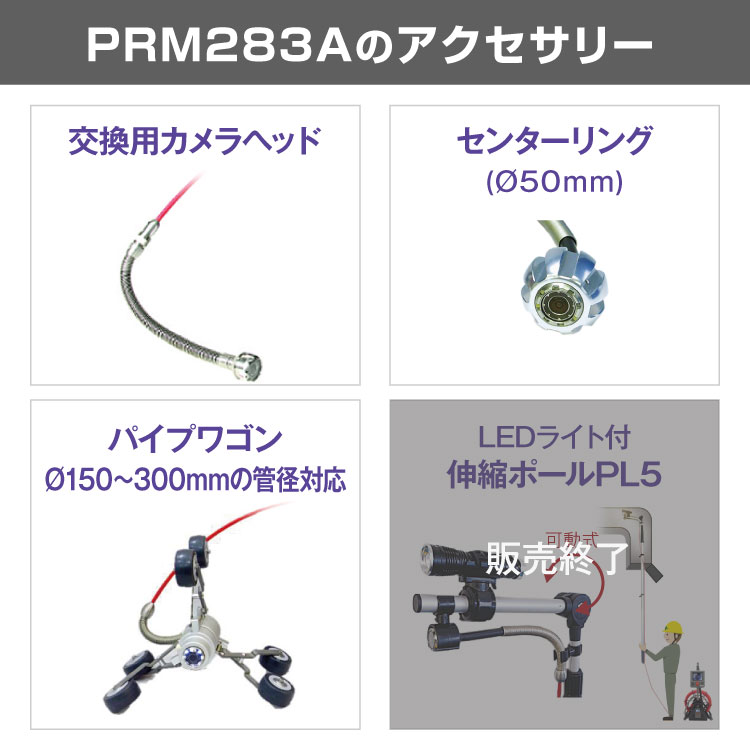

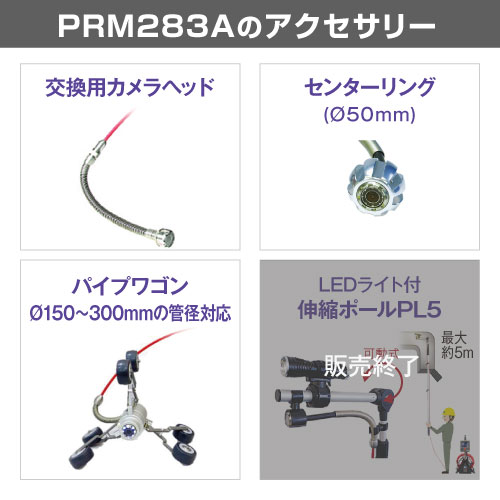

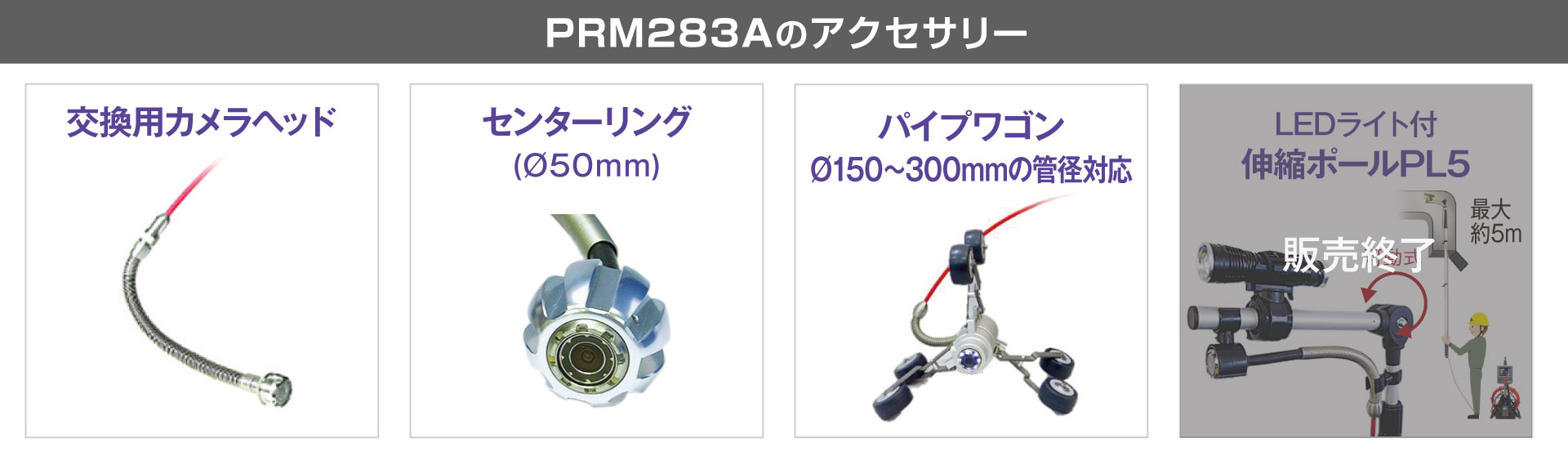

別売品 センターリング、センタリングブラシ(150 mm)、パイプワゴンJSP-00

本体仕様表

工業用内視鏡QV 本体仕様表
工業用内視鏡QV 本体仕様表
製品型番 QV
防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
電池寿命 約4時間(管内検査カメラ使用時は約3時間)
記録媒体 SDカード(最大32GBまで対応)
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480)
動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL
インターフェイス USB端子(Mini-B)/AV出力
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

使用環境温度/湿度 0~60℃ / 90%RH未満
保管環境温度/湿度 0~60℃ / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
付属品 付属品 取扱説明書、SDカード、キャリングケース(※2)、テスト電池、
USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ

(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。 (※2)管路点検カメラQV-PS10(よろずや君)セットにはキャリングケースは付属しません。
