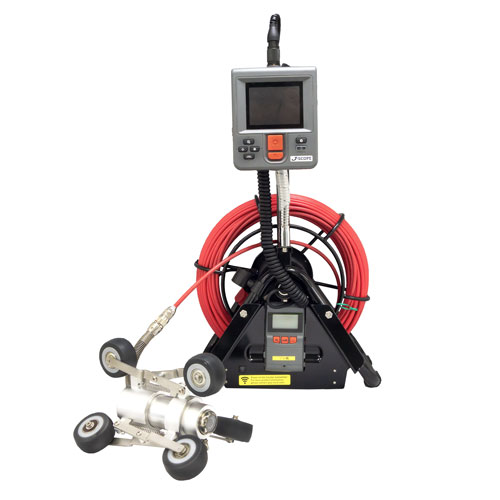

大口径管用 管内検査カメラ QV-PRM283P

大口径管用 管内検査カメラ QV-PRM283P
大口径管用 管内検査カメラ QV-PRM283P
大口径管用 管内検査カメラ QV-PRM283P
大口径管用 管内検査カメラ QV-PRM283P
大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P

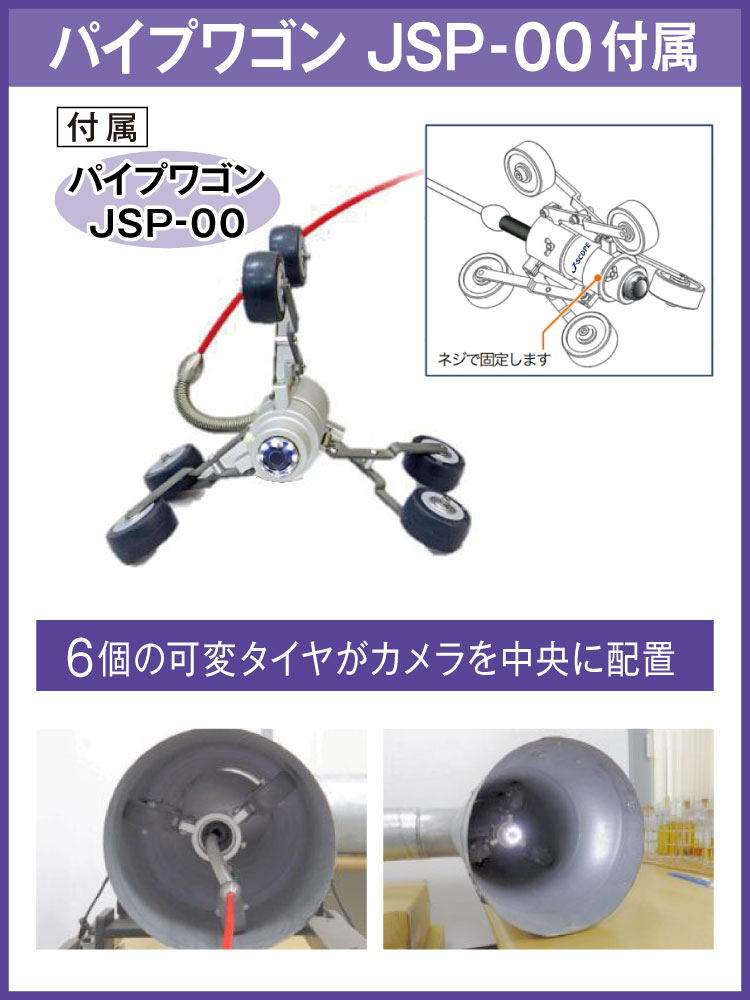

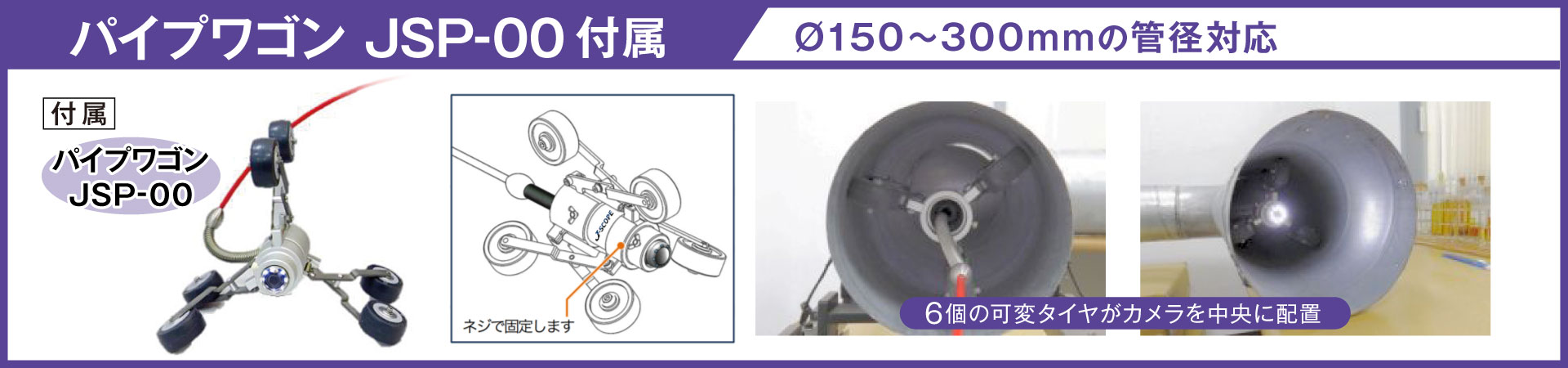

配管の大きさに応じてカメラを中央に配置させる可動型パイプワゴンJSP-00付き。6個のタイヤで管内の移動がスムーズ。

  • 本体3年保証
  • パイプワゴンJSP-00付き
  • 管内検査カメラケーブル
  • ケーブル長さ:30m
  • 耐衝撃 軽量ドラム
  • 水深10mの水中OK
  • 適応管径:直径40-100mm
  • ヘッド外径:28mm

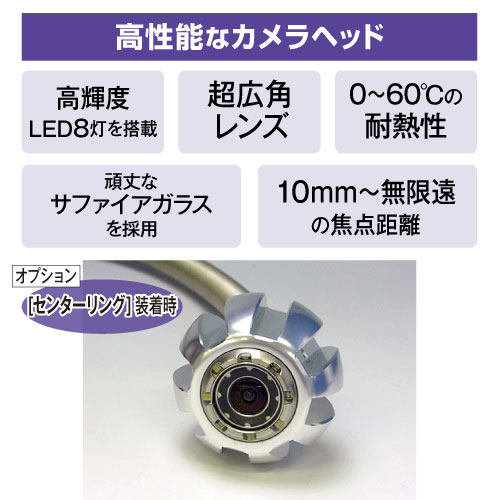

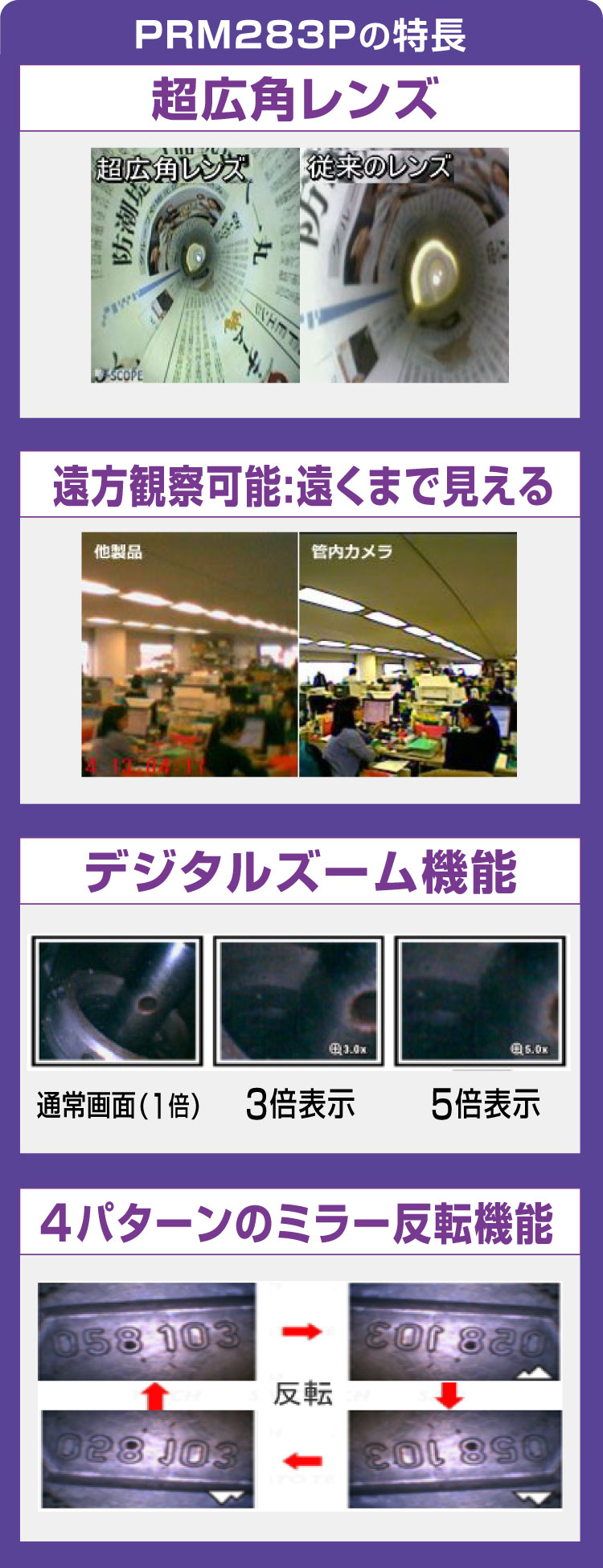

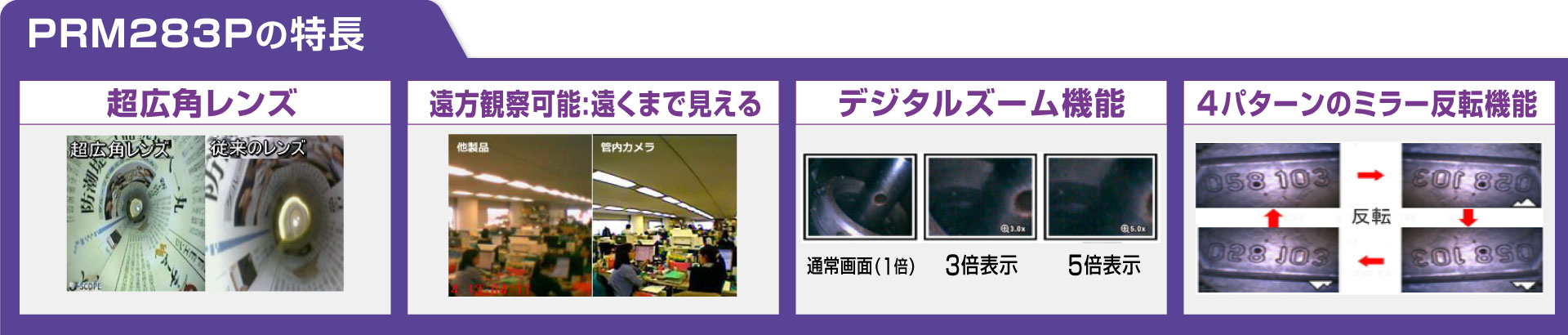

  • 超広角レンズ150.8°
  • 遠方観察可能

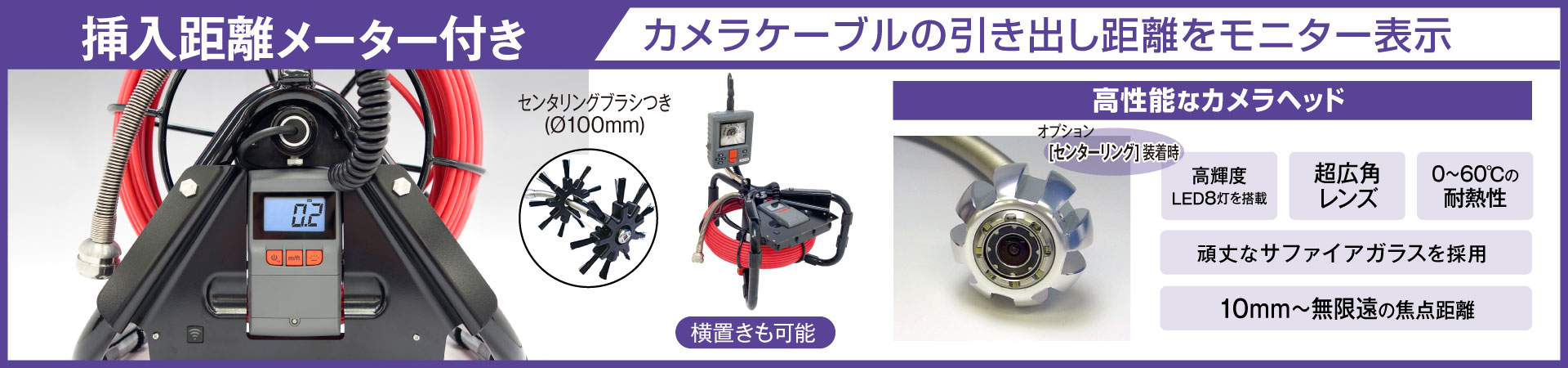

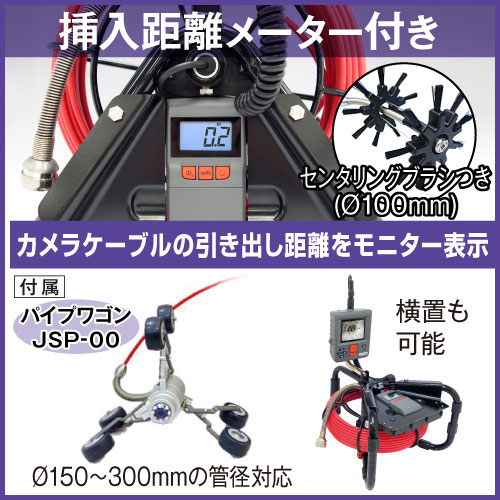

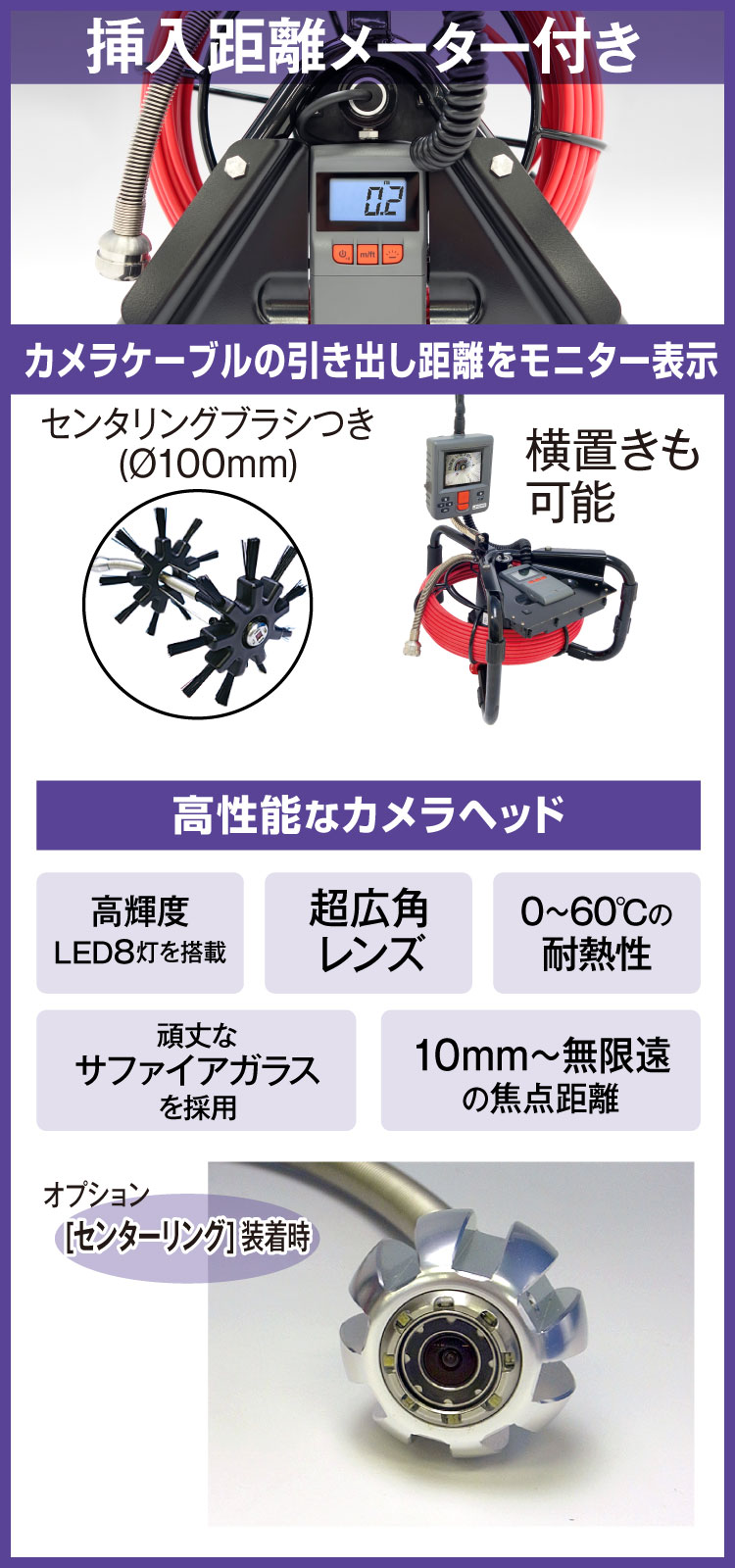

  • 挿入距離メーター

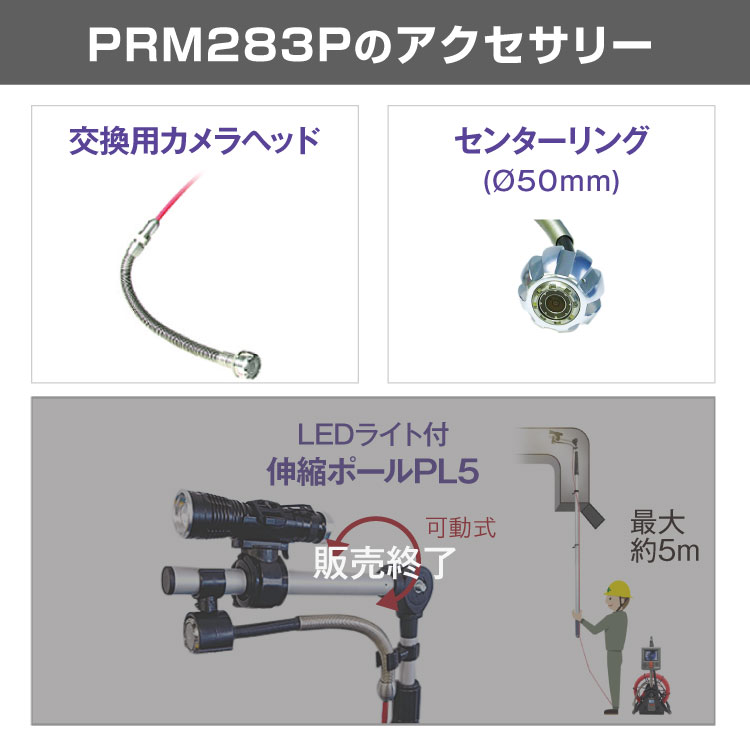

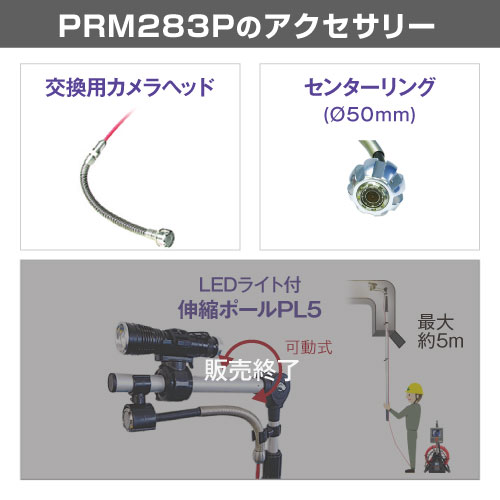

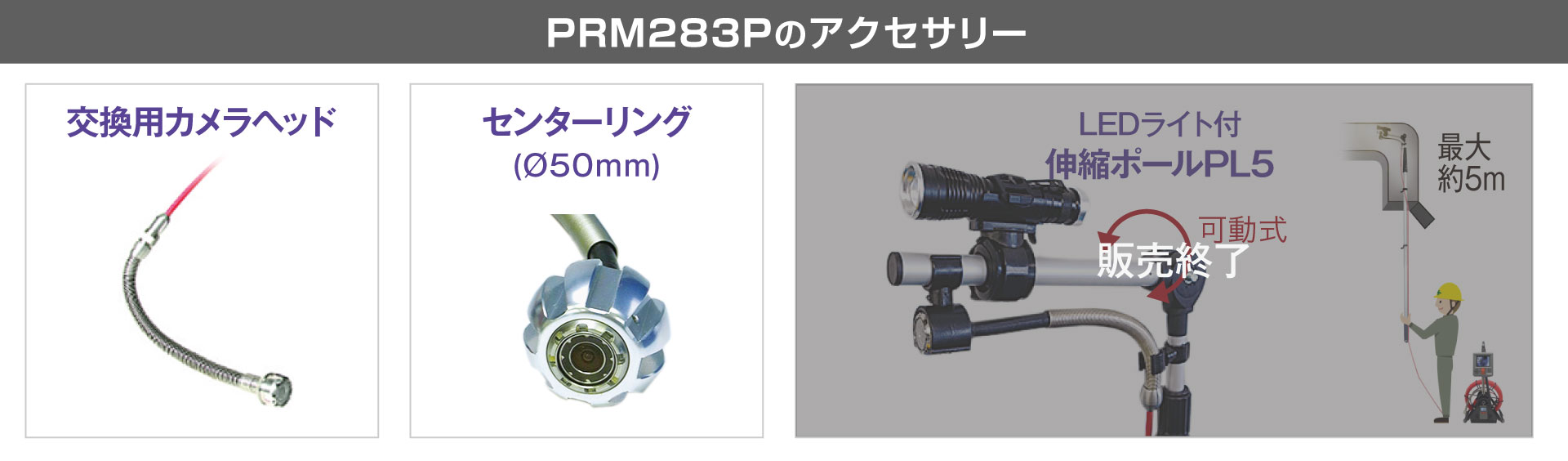

  • [オプション] 伸縮ポールPL5: 最大5mまで

管内検査カメラ用パイプワゴンの紹介動画

大口径管用 管内検査カメラ QV-PRM283Pの紹介動画

製品仕様表

大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P
大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P 大口径管用 管内検査カメラ QV-PRM283P
カメラ・ケーブル部
先端カメラ部の直径 28 mm
先端カメラ部の長さ 24.3 mm
適用管直径 Ø40 mm ~Ø100 mm
焦点深度(DOF) 10 mm ~ ∞(無限遠)
視野角(FOV) 150.8°(対角線方向)
解像度 VGA(640 × 480)
光源 高輝度白色LED×8灯
ケーブル長さ 22 m、30 m
ケーブル直径 6.0 mm
最小曲げ半径 R=150 mm
ケーブル重量 100 g(1m あたり)
使用温度 -10 °C ~ 60 °C
防塵防水規格 IP68相当(水深10 mに30分以内)
リール部
リールフレーム直 300 mm
重量 約4.8 kg(22 m)、約5.2 kg(30 m)
使用温度 -10 °C ~ 60 °C
センタリングブラシ(標準付属品)
内径 Ø28 mm
外径 Ø100 mm
長さ 150 mm
ケーブルカウンターユニット
ディスプレイ 3+1桁表示
寸法 62 mm × 110 mm × 24 mm
カウント ケーブル引き出し、および巻き戻し時
表示単位 m(メートル)、f(t フィート)
精度誤差 ±0.4 m(±1.3 ft)
防塵防水規格 IP55
電源 単4形アルカリ乾電池×2
電池寿命 約90時間
キャリングケース
寸法 W600 mm × D270 mm × H430 mm
重量 約4.7 kg
標準付属品 取扱説明書、テスト電池、センタリングブラシ、パイプワゴンJSP-00
別売品 センターリング、センタリングブラシ(150 mm)

本体仕様表

工業用内視鏡QV 本体仕様表
工業用内視鏡QV 本体仕様表
製品型番 QV
防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
電池寿命 約4時間(管内検査カメラ使用時は約3時間)
記録媒体 SDカード(最大32GBまで対応)
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480)
動画フレーム・レート:30fps
ビデオ出力形式 NTSCまたはPAL
インターフェイス USB端子(Mini-B)/AV出力
対応言語

日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語・その他

使用環境温度/湿度 0~60℃ / 90%RH未満
保管環境温度/湿度 0~60℃ / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
付属品 付属品 取扱説明書、SDカード、キャリングケース(※2)、テスト電池、
USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ

(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。 (※2)管路点検カメラQV-PS10(よろずや君)セットにはキャリングケースは付属しません。
