工業用内視鏡ビデオスコープQVシリーズ

工業用内視鏡QVシリーズ本体に、「2年保証」がつくようになりました。 工業用内視鏡ビデオスコープQVシリーズ

持ちやすいコンパクトボディ

持ちやすいコンパクトボディ
「300gの軽量ボディ」と「グリップ感がイイ」 作業者の首・肩・腕への疲れが軽減します。三脚取付可能です。

ボタンひとつで市販のSDカードに記録が可能

ボタンひとつで市販のSDカードに記録が可能
デジカメ感覚で誰でも簡単操作。静止画、動画の保存が可能。

着脱交換式ケーブルで用途に応じて選択可

着脱交換式ケーブルで用途に応じて選択可
外径や長さ、用途の異なるケーブルを豊富にご用意。予備のケーブルがあれば万が一の時にも安心。

大きく見やすい3.5インチTFTカラーモニター

大きく見やすい3.5インチTFTカラーモニター
TFTディスプレーは強化ガラスを採用。油やひっかき傷からも保護します。

三脚用ネジ穴で固定可能

三脚用ネジ穴で固定可能
QVシリーズには、三脚固定用のネジ穴(1/4インチネジ)がついています。

NTSC/PAL信号出力可能

ft_pal_p
撮影中の映像をディスプレイに映し出すことも出来ます。
※本体とディスプレイを同時に表示させることはできません。

単三乾電池4本で4時間の長時間駆動を実現

単三乾電池4本で4時間の長時間駆動を実現
驚異の省電力設計を実現。単三電池駆動なので海外への持出しも可能です。

本体もIP55規格の防塵防水仕様

本体もIP55規格の防塵防水仕様
ケーブルだけでなく、本体も防塵防水仕様(IP55)です。

強い耐久性を誇る、メタルコネクターを採用

強い耐久性を誇る、メタルコネクターを採用
ケーブルの接続部にメタルコネクターを採用。検査中のケーブルのひねりによる負荷から本体が破損を防げる堅固さを備えます。

デジタルズーム・ミラー反転機能

デジタルズーム・ミラー反転機能
3倍、5倍のデジタルズーム機能と、4パターンのミラー反転機能を内蔵。

USB出力で、パソコンへのデータ転送

USB出力で、パソコンへのデータ転送
USBケーブルでQVからパソコンへ、撮影したデータを転送することが出来ます。

工業用内視鏡ビデオスコープQVの仕様

工業用内視鏡ビデオスコープQVの仕様
防水規格 IP55(※1)
ディスプレイ 3.5インチTFT LCDモニター(QVGA)
表示解像度 320×240 ピクセル
使用電池 単三乾電池(アルカリ電池またはニッケル水素電池)×4本
駆動時間 約4時間(管内検査カメラ使用時は約3時間)
記録媒体 SDカード(最大32GBまで対応)
ビデオ出力形式 NTSCまたはPAL
インターフェイス USB端子(Mini-B)/AV出力
静止画記録形式(サイズ) JPEG(640×480)
動画記録形式(サイズ) AVI(640×480)
動画フレーム・レート 30 fps
対応言語 日本語、英語、その他
付属品 取扱説明書、SDカード、キャリングケース(※2)、テスト電池、USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ
使用環境温度/湿度 0~60°C / 90%RH未満
保管環境温度 / 湿度 0~60°C / 90%RH未満
本体サイズ 140 mm(長さ)× 116 mm(幅)× 42 mm(厚さ)
重量 約330 g(電池を含まず)
(※1)防水性能を確実にするには、電池カバー、USB端子カバー、SDカード挿入口とAV出力端子のカバーがしっかりと取り付けられた状態であることを確認してください。(※2)管路点検カメラQV-PS10(よろずや君)セットにはキャリングケースは付属しません。
カタログのダウンロード

工業用内視鏡ビデオスコープQVのラインアップ

工業用内視鏡QV インターロック Φ8.5mm

工業用内視鏡QV インターロック Φ8.5mm

現場で、モニターを見ながら確認でき、動画、静止画の記録ができ、その場ですぐ再生可能。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ8.5mmインターロックケーブル LED:6灯 1m、2m、3m IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、単三乾電池4本、電池カバーの小ネジ、USBケーブル、 AVケーブル、SDカード、キャリングケース、ハンドストラップ

flexible

工業用内視鏡QV フレキシブル Φ5.5mm


柔軟なケーブルで配管、エアコン、自動車、機械内部、床下、天井など、あらゆる作業に対応可能。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ5.5mmフレキシブルケーブル LED:4灯 先端保護リング径6.0mm(取り外し可能) 1m、2m、3m、5m IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、単三乾電池4本、電池カバーの小ネジ、USBケーブル、 AVケーブル、SDカード、キャリングケース、ハンドストラップ
工業用内視鏡QV スイッチ Φ4.9mm

工業用内視鏡QV スイッチ Φ4.9mm

ケーブル一本に2つのカメラ。スイッチひとつで前方視(直視)、側視に簡単に切り替え可能。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ4.9mmインターロックケーブル LED:3灯(前方視、側視それぞれ) 1m、2m、3m 2つのカメラ(前方視カメラ+側方視カメラ)、 IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫)、視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、単三乾電池4本、電池カバーの小ネジ、USBケーブル、 AVケーブル、SDカード、キャリングケース、ハンドストラップ
工業用内視鏡QV 細径 Φ4.0mm

工業用内視鏡QV 細径 Φ4.0mm

エンジン鋳造、自動車生産業界で人気の機種。細径の切削穴や加工穴のバリ検査に。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ4.0mmインターロックケーブル LED:3灯 1m、2m、3m IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、単三乾電池4本、電池カバーの小ネジ、USBケーブル、 AVケーブル、SDカード、キャリングケース、ハンドストラップ
先端可動式内視鏡 QV アドバンス Φ6.0mm

先端可動式内視鏡 QV アドバンス Φ6.0mm

広角87°、高解像度による鮮明画像。 ナイトビジョンとダストフリーが付加されたアドバンス機能を搭載。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ6.0mm先端可動式2方向 先端保護リング径6.5mm(取り外し可能)、高輝度LED:3灯 1m、2m、3m 高解像度(VGA)、広角87°、IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、単三乾電池4本、電池カバーの小ネジ、USBケーブル、 AVケーブル、SDカード、キャリングケース、ハンドストラップ
工業用内視鏡QV アドバンス Φ5.5mm

工業用内視鏡QV アドバンス Φ5.5mm

高解像度による鮮明画像で検査。 ナイトビジョンとダストフリーが付加されたアドバンス機能を搭載。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ5.5mmフレキシブルケーブル 先端保護リング径6.0mm(取り外し可能)、高輝度LED:4灯 1m、2m 高解像度(VGA)、IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、単三乾電池4本、電池カバーの小ネジ、USBケーブル、 AVケーブル、SDカード、キャリングケース、ハンドストラップ

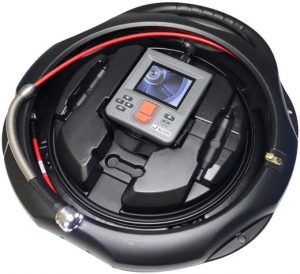

管内検査カメラ QV-PRM283A

管内検査カメラ QV-PRM283A

遠くまでハッキリ見える、10mm~無限遠の焦点距離と、パノラマ150.8°。 視認性、携帯性に優れ、管内検査に最適。
ケーブル ケーブル長さ ケーブル特長 標準付属品
カメラヘッド径Φ28mm、直径6mm、最小曲げ半径R150mm 22m IP68防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角150.8°、焦点距離10mm~∞、高輝度LED 8灯、高解像度(VGA)、適応管径:Φ40mm~Φ100mm、耐熱性:-10~70℃ 本体、ケーブル、単三乾電池4本、電池カバーの小ネジ、USBケーブル、 AVケーブル、SDカード4GB、キャリングケース、センタリングブラシ(Φ100mm)
よろずや君

点検カメラ QV-PS10 よろずや君

天井裏、空調ダクト、上下水道、橋、ビルメンテナンスなどの、あらゆる構造物の調査に威力を発揮。
ケーブルケーブル長さケーブル特長標準付属品
カメラヘッド径Φ28mm、直径6mm、最小曲げ半径R150mm 10mIP68相当 防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角150.8°、焦点距離10mm~∞、高輝度LED 8灯、高解像度(VGA)、適応管径:Φ40mm~Φ100mm、耐熱性:0~60℃ 取扱説明書、QV本体、テスト電池、SDカード、収納ケース、10 mケーブル、ショルダーストラップ、USBケーブル、AVケーブル、電池カバーネジ、ハンドストラップ

べんりや君QV-PG280

ビデオスコープ点検カメラ QV-PG280 べんりや君

自動車や電車など、車両の下にもぐらずに簡単に点検が可能
ケーブル 長さ ケーブル特長
カメラヘッド径Φ28mm、カメラヘッド長24.3mm、プローブ径Φ14㎜(カメラヘッドおよび)接続部を除く)、プローブ長約785㎜ 全長1035mm IP68相当防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角150.8°、焦点距離10mm~∞、高輝度LED 8灯、高解像度(VGA)、耐熱性:0~60℃

デモ機のご案内

ご購入前に一度使ってみたいというお客様の為に、デモ機のご用意がございます。

工業用内視鏡ケーブルのLINE UP

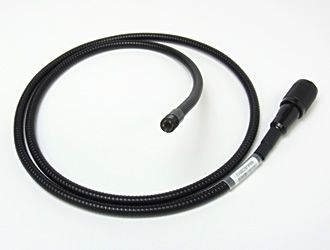

インターロックケーブル【直径4.0/8.5mm】

インターロックケーブル【直径4.0/8.5mm】

ケーブルが硬く、形状固定が可能。
直径 4.0/8.5mm
ケーブル インターロック
ケーブル長 1m/2m/3m
先端可動 ×
ナイトビジョン ×
ダストフリー ×
フレキシブルケーブル【直径5.5mm】

フレキシブルケーブル【直径5.5mm】

ケーブルの柔らかいタイプ。

直径 5.5mm
ケーブル フレキシブル
ケーブル長 1/3/5/10m
先端可動 ×
ナイトビジョン ×
ダストフリー ×

スイッチケーブル【カメラ2基/直径4.9mm】

スイッチケーブル【カメラ2基/直径4.9mm】

前方と側面のカメラ切替えが可能。

直径 4.9mm
ケーブル インターロック
ケーブル長 1m/2m/3m
先端可動 ×
ナイトビジョン ×
ダストフリー ×
アドバンスケーブル【直径5.5mm】

アドバンスケーブル【直径5.5mm】

ナイトビジョン、ダストフリー機能搭載のケーブル。

直径 5.5mm
ケーブル フレキシブル
ケーブル長 1m/2m
先端可動 ×
ナイトビジョン
ダストフリー

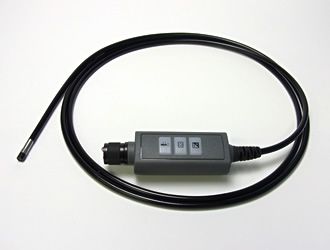

アドバンス先端可動式ケーブル【直径6.0mm】アドバンス先端可動式ケーブル【直径6.0mm】

ナイトビジョン、ダストフリー機能搭載のケーブル。

直径 6.0mm
ケーブル フレキシブル
ケーブル長 1m/2m/3m
先端可動
ナイトビジョン
ダストフリー

よろずや君
点検カメラケーブル【直径28mmx長10m】

管路検査に適した高精度カメラ。

カメラヘッド直径 28mm
ケーブル フレキシブル
ケーブル長 10m
先端可動 ×
焦点深度 10mm~無限遠
視野角 150.8°

管内検査カメラ QV-PRM283A
管内カメラケーブル【直径28mmx長22m・30m】

管内検査に適した高精度カメラ。

カメラヘッド直径 28mm
ケーブル フレキシブル
ケーブル長 22m または 30m
先端可動 ×
焦点深度 10mm~無限遠
視野角 150.8°

べんりや君ケーブル
べんりや君 点検カメラケーブル PG280

下にもぐらずに簡単に点検が可能なケーブル

カメラヘッド直径 28mm
カメラヘッド部 ステンレス
コネクタ部
プローブ部 スチール
プローブ長 全長約1035㎜
先端可動 ×
焦点深度 10mm~無限遠
視野角 150.8°

オプション

豊富なオプションツール

側視ミラーアダプタ

側視ミラーアダプタ

ケーブルに取り付けることにより、側面方向を検査することが可能です。
対応ケーブル
Φ5.5mmフレキシブルケーブル Φ8.5mmインターロックケーブル
マグネットフックアダプタ

マグネットフックアダプタ

先端のマグネットでネジや釘などを引き付けたり、フックで小さな物などを引っ掛ける場合に便利です。

対応ケーブル
Φ5.5mmフレキシブルケーブル
Φ8.5mmインターロックケーブル
ホールディングチューブ

ホールディングチューブ

フレキシブルケーブルを固定しながら、必要に応じて長さを2段階まで調節が可能です。
対応ケーブル
Φ5.5mm フレキシブルケーブル 先端可動式 / アドバンス先端可動式ケーブル
ケーブルガイドボール

ケーブルガイドボール

ケーブルを通すのが難しいクランク状のパイプ管内で内視鏡を使う場合に便利です。
対応ケーブル
Φ5.5mmフレキシブルケーブル
パイプワゴン

パイプワゴン

管内でのカメラをセンターに配置しながら検査ができます。6個のタイヤが動きをスムーズにします。
対応ケーブル
管内カメラ
センターリング

センターリング

カメラヘッドを管の中心に視点が得られるので、管内の観察が容易になります。

対応ケーブル
管内カメラ
排水管検査用管内カメラ
センタリングブラシ

センタリングブラシ

カメラヘッドを管の中心に保持します。管内への導入、抜き取り時にカメラ部のひっかかりを防止します。
対応ケーブル
管内カメラ
