工業用内視鏡ビデオスコープPRO3EXシリーズ

  • HOME »
  • »
  • 工業用内視鏡ビデオスコープPRO3EXシリーズ


工業用内視鏡ビデオスコープPRO3EXシリーズ

ボタン一つで市販のSDカードに記録が可能

ボタン一つで市販のSDカードに記録が可能
直感的に操作できるコントロールパネルを搭載。静止画や動画の撮影も、中央のボタン一つで可能です。
撮影されたデータは4GBのSDカードで、静止画像、動画の保存ができます。

着脱交換式ケーブルで用途に応じて選択可

着脱交換式ケーブルで用途に応じて選択可
外形や長さ、用途の異なる複数のケーブルをお持ちいただくことにより、多様化する検査のニーズにご活用いただくことができます。 また、予備のケーブルをお持ちいただければ万が一の際にも安心です。

大きく見やすい3.5インチTFTカラーモニター

大きく見やすい3.5インチTFTカラーモニター
TFTディスプレーは強化ガラスを採用。油やひっかき傷からも保護します。

USB出力で、パソコンへのデータ転送

USB出力で、パソコンへのデータ転送
USBケーブルでPRO3EXからパソコンへ、撮影したデータを転送することができます。

NTSC/PAL信号出力可能

NTSC/PAL信号出力可能
撮影中の映像をディスプレイに映し出すことができます。

強い耐久性を誇る、メタルコネクタ―を採用

強い耐久性を誇る、メタルコネクタ―を採用
ケーブルの接続部にメタルコネクターを採用。検査中のケーブルのひねりによる負荷から本体が破損することを防ぎます。

フックで固定が可能ストラップホール

フックで固定が可能ストラップホール
ストラップホールにフックを通し、本体をひっかけて固定することが出来ます。※フックは付属しておりません。

デジタルズーム・ミラー反転機能

デジタルズーム・ミラー反転機能
3倍~5倍のデジタルズーム機能と、ミラー反転機能を内蔵。

調光機能

調光機能
すべてのスコープケーブルに調光機能つき白色LEDを搭載。本体のダイヤルで明るさを変えることができます。

工業用内視鏡ビデオスコープPRO3EXの仕様

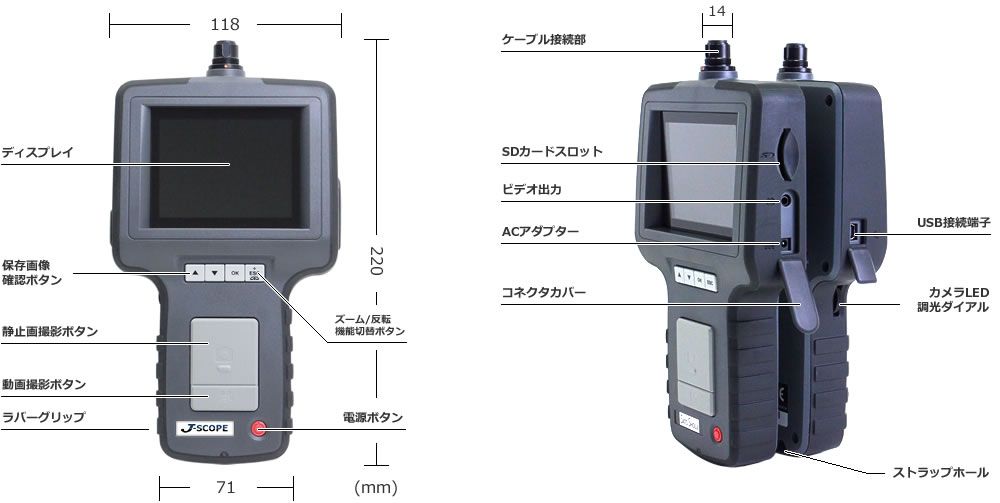

工業用内視鏡PRO3EXシリーズの各部の名称
防水規格なし
ディスプレイ3.5インチTFT LCDモニター(QVGA)
表示解像度320×240
電源充電式電池内蔵(2時間の充電で4時間の作動が可能、着脱不可) ACアダプター(100V~240V、50~60Hz)
駆動時間4時間(管内カメラ、住宅設備検査カメラ使用時は3時間)
記録媒体SDカード(最大32Gまで対応)
ビデオ出力形式NTSCまたはPAL
インターフェイスミニUSB端子/AV出力
静止画記録形式(サイズ)JPEG(640×480)
動画記録形式(サイズ)AVI(640×480)
動画フレーム・レート30fps
対応言語日本語・英語・ドイツ語・スペイン語・フランス語・イタリア語・中国語
付属品モニター本体、AC電源アダプター、メンテナンスキット、USBケーブル、ビデオ出力ケーブル、SDカード(4GB)、 耐久性の高いキャリングケースつき
使用環境温度/湿度0~60℃ / 90%RH未満
保管環境温度 / 湿度-20~60℃ / 90%RH未満
本体サイズ220mm(長さ)×118mm(幅)×37mm(厚さ)
重量約386g
先端可動式内視鏡VJ-STR[アールエフ]シリーズ 先端可動式内視鏡 VJ-ADV φ2.8x1m 先端可動式内視鏡VJ-ADV[アールエフ]シリーズ
カタログのダウンロード

工業用内視鏡ビデオスコープPRO3EXのラインアップ

工業用内視鏡PRO3EX フレキシブル Φ5.5mm

工業用内視鏡PRO3EX フレキシブル Φ5.5mm


柔軟なケーブルで配管、エアコン、自動車、機械内部、床下、天井など、あらゆる作業に対応可能。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ5.5mmフレキシブルケーブル LED:4灯 先端保護リング径6.0mm(取り外し可能) 1m、2m、3m、5m、10m IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、ACアダプタ、メンテナンスキット、USBケーブル、AVケーブル SDカード、キャリングケース
工業用内視鏡PRO3EX インターロック Φ8.5mm

工業用内視鏡PRO3EX インターロック Φ8.5mm


現場で、モニターを見ながら確認でき、動画、静止画の記録ができ、その場ですぐ再生可能。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ8.5mmインターロックケーブル LED:6灯 1m、2m、3m IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、ACアダプタ、メンテナンスキット、USBケーブル、AVケーブル SDカード、キャリングケース
工業用内視鏡PRO3EX 細径 Φ4.0mm

工業用内視鏡PRO3EX 細径 Φ4.0mm


エンジン鋳造、自動車生産業界で人気の機種。細径の切削穴や加工穴のバリ検査に。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ4.0mmインターロックケーブル LED:3灯 1m、2m、3m IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、ACアダプタ、メンテナンスキット、USBケーブル、AVケーブル SDカード、キャリングケース
工業用内視鏡PRO3EX スイッチ Φ4.9mm

工業用内視鏡PRO3EX スイッチ Φ4.9mm


ケーブル一本に2つのカメラ。スイッチひとつで前方視(直視)、側視に簡単に切り替え可能。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ4.9mmインターロックケーブル LED:3灯(前方視、側視それぞれ) 1m、2m、3m 2つのカメラ(前方視カメラ+側方視カメラ)、 IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫)、視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、ACアダプタ、メンテナンスキット、USBケーブル、AVケーブル SDカード、キャリングケース
工業用内視鏡PRO3EX アドバンス Φ5.5mm

工業用内視鏡PRO3EX アドバンス Φ5.5mm

高解像度による鮮明画像で検査。 ナイトビジョンとダストフリーが付加されたアドバンス機能を搭載。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ5.5mmフレキシブルケーブル 先端保護リング径6.0mm(取り外し可能)、高輝度LED:4灯 1m、2m 高解像度(VGA)、IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、ACアダプタ、メンテナンスキット、USBケーブル、AVケーブル SDカード、キャリングケース
先端可動式内視鏡PRO3EX アドバンス Φ6.0mm

先端可動式内視鏡PRO3EX アドバンス Φ6.0mm

広角87°、高解像度による鮮明画像。 ナイトビジョンとダストフリーが付加されたアドバンス機能を搭載。
ケーブル ケーブル長さ ケーブル特長 標準付属品
Φ6.0mm先端可動式2方向 先端保護リング径6.5mm(取り外し可能)、高輝度LED:3灯 1m、2m、3m 高解像度(VGA)、広角87°、IP67防塵防水耐油(ガソリン、軽油、マシン油、潤滑油が付着しても大丈夫) 視野角56°、焦点距離10-60mm(フォーカスフリー)、CMOSセンサー 本体、ケーブル、ACアダプタ、メンテナンスキット、USBケーブル、AVケーブル SDカード、キャリングケース

デモ機のご案内

ご購入前に一度使ってみたいというお客様の為に、デモ機のご用意がございます。

工業用内視鏡ケーブルのLINE UP

インターロックケーブル【直径4.0/8.5mm】インターロックケーブル【直径4.0/8.5mm】

ケーブルが硬く、形状固定が可能。
直径 4.0/8.5mm
ケーブル インターロック
ケーブル長 1m/2m/3m
先端可動 ×
ナイトビジョン ×
ダストフリー ×

フレキシブルケーブル【直径5.5mm】フレキシブルケーブル【直径5.5mm】

ケーブルの柔らかいタイプ。

直径 5.5mm
ケーブル フレキシブル
ケーブル長 1/3/5/10m
先端可動 ×
ナイトビジョン ×
ダストフリー ×

スイッチケーブル【カメラ2基/直径4.9mm】スイッチケーブル【カメラ2基/直径4.9mm】

前方と側面のカメラ切替えが可能。

直径 4.9mm
ケーブル インターロック
ケーブル長 1m/2m/3m
先端可動 ×
ナイトビジョン ×
ダストフリー ×

アドバンスケーブル【直径5.5mm】アドバンスケーブル【直径5.5mm】

ナイトビジョン、ダストフリー機能搭載のケーブル。

直径 5.5mm
ケーブル フレキシブル
ケーブル長 1m/2m
先端可動 ×
ナイトビジョン
ダストフリー

アドバンス先端可動式ケーブル【直径6.0mm】アドバンス先端可動式ケーブル【直径6.0mm】

ナイトビジョン、ダストフリー機能搭載のケーブル。

直径 6.0mm
ケーブル フレキシブル
ケーブル長 1m/2m/3m
先端可動
ナイトビジョン
ダストフリー

よろずや君

点検カメラケーブル【直径28mmx長10m】

管路検査に適した高精度カメラ。

直径 28mm
ケーブル フレキシブル
ケーブル長 10m
先端可動 ×
焦点深度 10mm~無限遠
視野角 150.8°

管内検査カメラ QV-PRM283A

管内カメラケーブル【直径28mmx長22m・30m】

管内検査に適した高精度カメラ。

直径 28mm
ケーブル フレキシブル
ケーブル長 22m または 30m
先端可動 ×
焦点深度 10mm~無限遠
視野角 150.8°

オプション

豊富なオプションツール

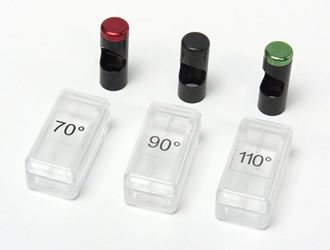

側視ミラーアダプタ

側視ミラーアダプタ

ケーブルに取り付けることにより、側面方向を検査することが可能です。
対応ケーブル
Φ5.5mmフレキシブルケーブル Φ8.5mmインターロックケーブル

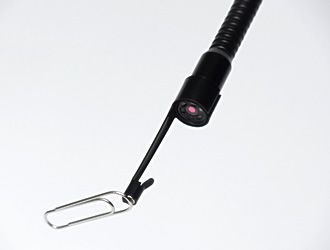

マグネットフックアダプタ

マグネットフックアダプタ

先端のマグネットでネジや釘などを引き付けたり、フックで小さな物などを引っ掛ける場合に便利です。

対応ケーブル
Φ5.5mmフレキシブルケーブル
Φ8.5mmインターロックケーブル
ホールディングチューブ

ホールディングチューブ

フレキシブルケーブルを固定しながら、必要に応じて長さを2段階まで調節が可能です。
対応ケーブル
Φ5.5mm フレキシブルケーブル 先端可動式 / アドバンス先端可動式ケーブル

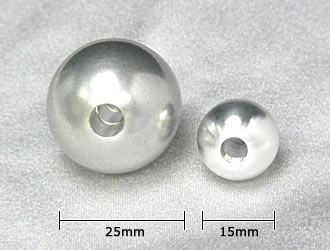

ケーブルガイドボール

ケーブルガイドボール

ケーブルを通すのが難しいクランク状のパイプ管内で内視鏡を使う場合に便利です。
対応ケーブル
Φ5.5mmフレキシブルケーブル
